聚醚砜树脂（PES）是英国ICI公司在1972年开发的一种综合性能优异的热塑性高分子材料，是目前得到应用的为数不多的特种工程塑料之一。它具有优良的耐热性能、物理机械性能、绝缘性能等，特别是具有可以在高温下连续使用和在温度急剧变化的环境中仍能保持性能稳定等突出优点，在许多领域已经得到广泛应用.

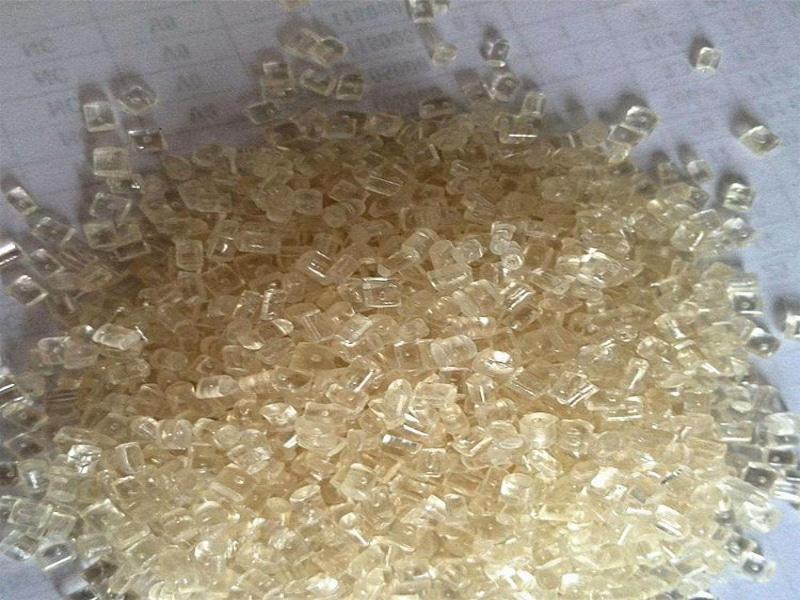

PES 日本住友化学 3600G的主要特性有:
阻燃/额定火焰
耐化学品
Flame Retardant
高抗环境应力断裂能力 (ESCR)
高流动性
PES 日本住友化学 3600G产品参数：
| 物理性能 | 额定值 | 单位制 | 测试方法 |
密度 / 比重 | 1.37 | g/cm3 | ASTM D792 |
收缩率 | ASTM D955 | ||
流动 | 0.60 | % | |
横向流动 | 0.60 | % | |
实亿国际吸水率 (24 hr) | 0.43 | % | ASTM D570 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
实亿国际洛氏硬度 (R 级) | 120 | ASTM D785 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
抗张强度 | 84.0 | MPa | ASTM D638 |
伸长率 (断裂) | 60 | % | ASTM D638 |
弯曲模量 | 2550 | MPa | ASTM D790 |
弯曲强度 | 129 | MPa | ASTM D790 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
悬壁梁缺口冲击强度 (6.40 mm) | 85 | J/m | ASTM D256 |
实亿国际无缺口悬臂梁冲击 (6.40 mm) | 无断裂 | ASTM D256 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
实亿国际载荷下热变形温度 (1.8 MPa, 未退火) | 203 | °C | ASTM D648 |
线形热膨胀系数 | ASTM D696 | ||
流动 : -50 到 150°C | 5.5E-5 | cm/cm/°C | |
实亿国际垂直 : 50 到 150°C | 5.7E-5 | cm/cm/°C |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
体积电阻率 | 1.0E+17 | ohms·cm | ASTM D257 |
耐电弧性 | 70.0 | sec | ASTM D495 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
实亿国际UL 阻燃等级 (0.46 mm) | V-0 | UL 94 |
| 注射 | 额定值 | 单位制 | |
料筒后部温度 | 300 到 330 | °C | |
料筒中部温度 | 330 到 360 | °C | |
料筒前部温度 | 330 到 360 | °C | |
射嘴温度 | 330 到 360 | °C | |
加工（熔体）温度 | 350 到 360 | °C | |
模具温度 | 120 到 150 | °C | |
注塑压力 | 98.0 到 137 | MPa | |
注射速度 | 中等偏快 | ||
保压 | 实亿国际49.0 到 68.6 | MPa | |
背压 | 4.90 到 9.80 | MPa | |
螺杆转速 | 50 到 60 | rpm |
