SMMA（共聚物）NAS30、NAS21、NAS90、NAS36（应用范围：医疗用品，化妆品包装，文仪用具，装饰礼品，高级日用品等）热稳定性较佳，可利用的再生料多可达100％。比重较轻，生产同等数量制品可以比其它透明塑料减省用料多达20％。 （在大多数情况下）无须进行干燥处理，减少用电成本，提高生产效能。成型周期较快，多可缩短50％的时间，因而提高机器利用率。注塑加工温度较低，多可降低摄氏65度（华氏150度），因而降低用电成本。 注塑加工容易，减少操作人员培训，制品成品率高，能有效控制生产成本。折射率比PMMA高，令制成品具有的晶莹度。 耐化学性好，特别是耐酒精性极好。流动性高，特别适合厚件和大体积制件。成型后较少回缩，可减少再加工。色泽透明，配色容易，配色时色母用量少。使用通用注塑机和锣杆，减少设备投资。制成品可作真空电镀、印刷等装饰。 不具腐蚀性或磨损性，因而降低机具磨损。所需的夹紧力较低，多可降低20％，可降低加工成本。 制品经伽玛射线或环氧乙烷消毒后维持良好颜色和物性。

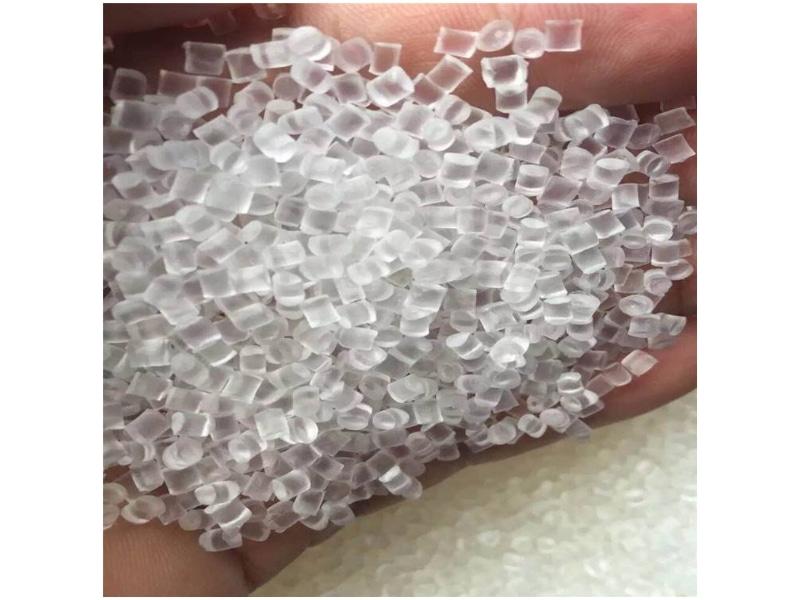

SMMA 美国努发克 NAS21产品描述：
NAS?21是一种苯乙烯丙烯酸共聚物，可用于各种需要坚固，坚硬的水透明塑料树脂并具有出色热稳定性的应用。
SMMA 美国努发克 NAS21特征
晶莹剔透
低密度
易于加工
伽玛和ETO可消毒
符合针对VI类塑料的USP XXIII规范
UL 94 HB认证
SMMA 美国努发克 NAS21应用领域
购买点显示
可重复使用的饮料
医疗设备
玩具
办公配件
家电类
SMMA 美国努发克 NAS21产品性能参数
| 物理性能 | 额定值 | 单位制 | 测试方法 |
密度 / 比重 | 1.08 | g/cm3 | ASTM D792, ISO 1183 |
熔流率（熔体流动速率） (200°C/5.0 kg) | 1.9 | g/10 min | ASTM D1238 |
熔融体积流量（MVR） (220°C/10.0 kg) | 24 | cm3/10min | ISO 1133 |
收缩率 | |||
流动 | 0.20 到 0.60 | % | ASTM D955 |
-- | 0.20 到 0.60 | % | ISO 294-4 |
吸水率 | |||
饱和, 23°C | 0.10 | % | ASTM D570 |
平衡, 23°C, 50% RH | 0.10 | % | ISO 62 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
洛氏硬度 (M 级) | 70 | ASTM D785 | |
球压硬度 | 168 | MPa | ISO 2039-1 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
拉伸模量 | |||
-- | 3240 | MPa | ASTM D638 |
-- | 3300 | MPa | ISO 527-2 |
抗张强度 | |||
屈服, 23°C | 57.9 | MPa | ASTM D638 |
屈服, 23°C | 60.0 | MPa | ISO 527-2 |
伸长率 | |||
断裂 | 2.1 | % | ASTM D638 |
断裂, 23°C | 2.5 | % | ISO 527-2 |
弯曲模量 | |||
23°C | 3100 | MPa | ASTM D790 |
23°C | 3400 | MPa | ISO 178 |
弯曲强度 | |||
23°C | 97.2 | MPa | ASTM D790 |
23°C | 100 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
实亿国际简支梁缺口冲击强度 (23°C) | 1.5 | kJ/m2 | ISO 179 |
实亿国际简支梁无缺口冲击强度 (23°C) | 12 | kJ/m2 | ISO 179 |
悬壁梁缺口冲击强度 | |||
23°C | 21 | J/m | ASTM D256 |
23°C | 2.5 | kJ/m2 | ISO 180/A |
无缺口伊佐德冲击强度 | 12 | kJ/m2 | ISO 180 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
热变形温度 | |||
0.45 MPa, 未退火 | 90.0 | °C | ISO 75-2/B |
1.8 MPa, 退火 3 | 80.0 | °C | ISO 75-2/A |
维卡软化温度 | |||
-- | 106 | °C | ASTM D1525 4 |
-- | 98.0 | °C | ISO 306/B50 |
最高使用温度 | 260 | °C |
| 可燃性 | 额定值 | 测试方法 | |
UL 阻燃等级 | HB | UL 94 |
| 光学性能 | 额定值 | 单位制 | 测试方法 |
折射率 5 | 1.570 | ASTM D542, ISO 489 | |
实亿国际透射率 (550 nm) | 91.3 | % | ASTM D1003 |
雾度 | 0.300 | % | ASTM D1003 |
| 注射 | 额定值 | 单位制 | |
干燥温度 | 80 | °C | |
干燥时间 | 2.0 | hr | |
料筒后部温度 | 180 到 210 | °C | |
料筒中部温度 | 200 到 230 | °C | |
料筒前部温度 | 210 到 240 | °C | |
加工（熔体）温度 | 200 到 240 | °C | |
模具温度 | 30 到 60 | °C | |
注射速度 | 慢到中等 |
